Кронштейн серии К37 предназначен для установки четырех светильников консольного типа.
Модель |
Вес, (кг)m |
Вертикальный размер (м)H |
Горизонтальный размер (м)B |
Посадочный размер кронштейна, мм |
Посадочный диаметр под ОП, мм |
Количество ОП (шт) |
---|---|---|---|---|---|---|
К38-1,5-1,5-1-1 | 29,0 | 1,5 | 1,5 | 57 | 48 | 4 |
К38-1,5-2,0-1-1 | 37,2 | 1,5 | 2,0 | 57 | 48 | 4 |
К38-1,5-2,5-1-1 | 45,3 | 1,5 | 2,5 | 57 | 48 | 4 |

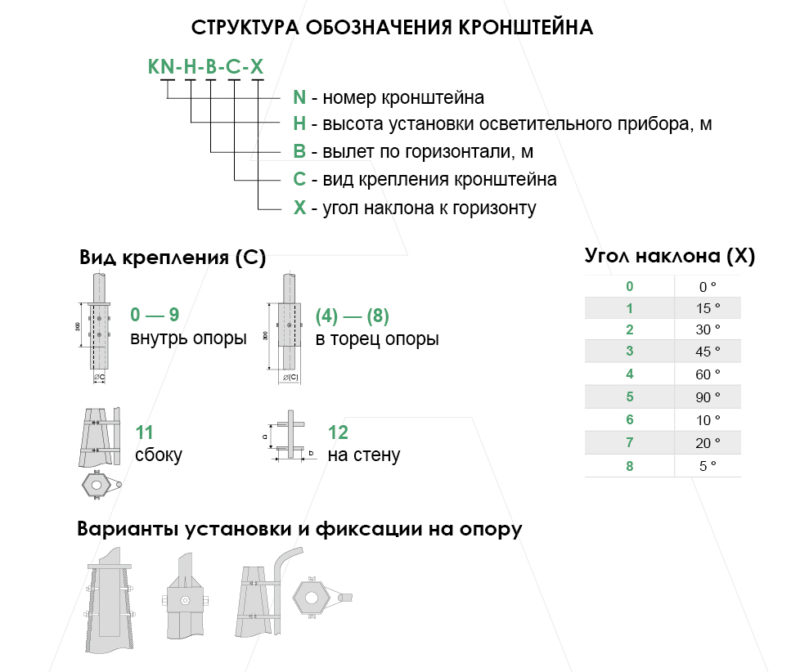

Структура обозначения кронштейна:
КN-H-B-C-X
N — номер кронштейна
H — высота установки осветительного прибора, м
B — вылет по горизонтали, м
C — вид крепления к опоре
X — угол наклона к горизонту
Вид крепления (С):
Угол крепления (X):
|
|
! Приведенная таблица носит справочный характер. При размещении заказа уточняйте в коммерческих подразделениях ГК «АМИРА» возможность изготовления оборудования с учетом ветрового района (СП 20.13330.2016) и климатического исполнения (ГОСТ 16350)
!! Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
!!! Вес изделия, указанный в таблице, является расчетным. Допускается отклонение фактического веса от расчетного согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
