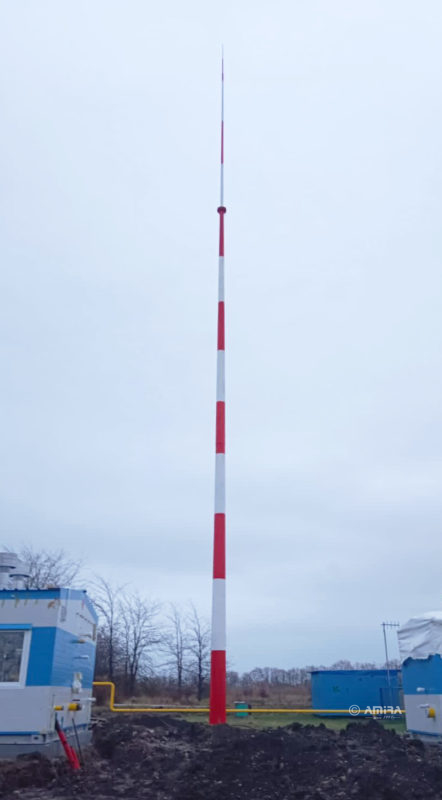

Молниеотвод граненый (МОГК)
Молниеотвод граненый отдельно стоящий (МОГК) предназначен для защиты от ударов молний зданий, сооружений. Молниеприемник (МОТ) непосредственно воспринимающий на себя молнии —это стальной стержень, защищенный от коррозии.
Материал
изготавливаются из листовой стали методом гибки, с продольными сварными швами. Секции защищены от коррозии методом горячего цинкования (ГОСТ 9.307-2021). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 25 лет.
Молниеотводы МОГК представляют собой стальные граненые мачты с молниеприемником (МОГК+МОТ) базовой высотой от 8 до 50 метров. По техническому заданию можем изготовить изделие до 100 метров (телескопическое соединение секций) и более 100 м (фланцевое соединение секций). Специализированные изделия выше 100 метров требуют прохождения экспертизы.
С техническими параметрами можно ознакомиться на вкладке «Характеристики»
Для каждого объекта конструкция молниеотвода рассчитывается индивидуально. Молниеотводы МОГК имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные, с учетом особых климатических условий и требований заказа.
Цена конструкции
определяется исходя из её общей высоты и максимально допустимых нагрузок. Для расчета КП заполните опросный лист на вкладке «Скачать».
Как монтировать МОГК
Последовательность и особенности монтажа описаны в инструкции по монтажу (входит в пакет документов к молниеотводу). В случае утери, инструкцию можно запросить в коммерческом отделе по тел. 8-800-775-25-05 или по почте amira@amira.ru
Расчет нагрузки на фундамент и объем бетона
Рассчитать
Высоты МОГК, представленные в таблице, — базовые. В зависимости от технического задания высота и параметры могут варьироваться
| Модель | Высота | Вес, кг | Нижний диаметр,мм | Диаметр опорного фланца | Межцентровое расстояние отверстий, мм | |
|---|---|---|---|---|---|---|
| МОГК-8 | 8 | 53 ~ 72 кг | 136 ~ 150 мм | 245 ~ 295 мм | 160 ~ 200 мм | |
| МОГК-9 | 9 | 52 ~ 92 кг | 150 мм | 245 ~ 295 мм | 160 ~ 200 мм | |
| МОГК-10 | 10 | 81 ~ 148 кг | 136 ~ 166 мм | 295 ~ 395 мм | 200 ~ 300 мм | |
| МОГК-14 | 14 | 189 кг | 200 мм | 395 мм | 300 мм | |
| МОГК-15 | 15 | 194 кг | 200 мм | 395 мм | 300 мм | |
| МОГК-16 | 16 | 213 кг | 200 мм | 395 мм | 300 мм | |
| МОГК-18 | 18 | 372 кг | 300 мм | 495 мм | 400 мм | |
| МОГК-20 | 20 | 374 ~ 550 кг | 300 ~ 450 мм | 495 ~ 640 мм | 400 ~ 540 мм | |
| МОГК-25 | 25 | 1471 кг | 450 мм | 640 мм | 540 мм | |
| МОГК-35 | 35 | 1180 ~ 1586 кг | 480 мм | 750 ~ 900 мм | 600 мм | |
| МОГК-40 | 40 | 2224 ~ 2555 кг | 760 мм | 1000 ~ 1050 мм | 900 мм | |
| МОГК-50 | 50 | 3422 кг | 750 мм | 985 мм | 880 мм |
! Приведенная таблица носит справочный характер. При размещении заказа уточняйте в коммерческих подразделениях ГК «АМИРА» возможность изготовления оборудования с учетом ветрового района (СП 20.13330.2016) и климатического исполнения (ГОСТ 16350)
!! Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
!!! Вес изделия, указанный в таблице, является расчетным. Допускается отклонение фактического веса от расчетного согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
