Опоры для защитных конструкций от БПЛА

Стальные опоры и пространственные опорные конструкции для установки защитных сеток и тросовых конструкций, в составе защитных ограждающих конструкций (ЗОК). Опоры предназначены для создания стационарной несущей системы физической защиты объектов от беспилотных летательных аппаратов.

Опорные конструкции входят в состав защитных ограждающих конструкций и предназначены для крепления защитных тросовых конструкций и/или защитных сеток, воспринимающих предусмотренные проектом нагрузки. В зависимости от проектного решения на опорах могут размещаться и другие элементы защитной систем.

ГК «АМИРА» разрабатывает и изготавливает стальные опоры на основании проектной документации, разработанной специализированной проектной организацией в соответствии с СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Если конструктивное решение еще находится на стадии разработки, специалисты ГК «АМИРА» могут подключиться к подбору типа и параметров металлических опор для дальнейшего проектирования

Где применяются опоры

Опоры используются для установки защитных конструкций, входящих в состав защитных ограждающих конструкций от беспилотных летательных аппаратов (БПЛА).

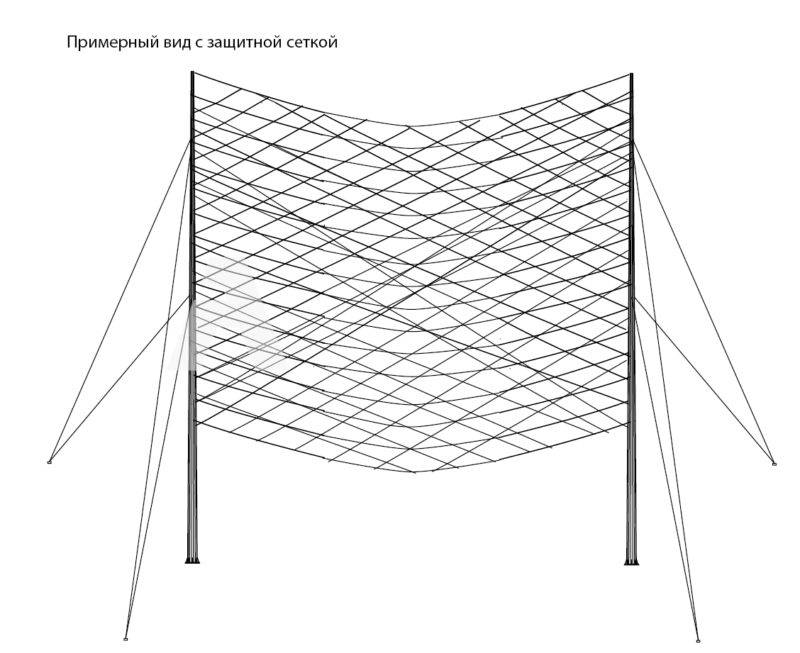

Одно из возможных применений — защита мостовых переходов. В начале и конце защищаемого участка устанавливаются анкерные опоры, между ними, при необходимости, — промежуточные. Между опорами натягиваются защитные тросовые конструкции или сетки. Количество опор, их расположение, высота и конструктивные параметры определяются проектом с учётом характеристик конкретного объекта.

Опоры также могут применяться для защиты объектов энергетики, промышленных и технологических площадок, объектов транспортной инфраструктуры, отдельных зданий, сооружений и оборудования. Конструкция может размещаться как рядом с защищаемым объектом, так и непосредственно на нем.

Виды опор

В зависимости от конструктивной схемы могут применяться:

• анкерные опоры — для фиксации концов защитной системы;
• промежуточные опоры — для установки между анкерными опорами;
• опоры с тросовыми растяжками — для обеспечения устойчивости конструкции;
• пространственные опорные конструкции (рамы) — для крепления защитных сеток и/или тросовых конструкций.

Опорные конструкции могут использоваться для крепления защитных сеток, дополнительных защитных сеток и защитных тросовых конструкций.

Тип, высота, сечение и другие параметры опоры определяются расчетом. Типовых размеров для таких конструкций нет: каждая опора рассчитывается с учетом конкретного объекта, защитной системы и предусмотренных проектом нагрузок.

Подбор и расчёт опор

Каждая опора рассчитывается индивидуально.

При разработке учитываются постоянные, монтажные, климатические и другие нагрузки, предусмотренные проектной документацией. Для конструкций ЗОК также учитываются особые воздействия, установленные СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования».

Специалисты ГК «АМИРА» могут подключиться на этапе разработки проекта проектной организацией и помочь подобрать конструктивное решение опор, исходя из нагрузок по проекту.

При этом ГК «АМИРА» не разрабатывает проект защитной системы. Наши специалисты работают в рамках проектного решения, принятого проектной организацией, и отвечают за разработку металлоконструкций в части, необходимой для их последующего изготовления.

Если проект защитной системы еще не разработан, специалисты ГК «АМИРА» могут помочь определить конструктивное решение металлических опор и необходимые исходные параметры для дальнейшего проектирования. Это позволяет подключить производителя уже на этапе выбора конструкции, а не только после завершения всего проекта.

Подробнее о принципах выбора и расчета опорных конструкций — статье «Опорные конструкции для защиты от БПЛА»↗

Изготовление

После получения утверждённой проектной документации специалисты ГК «АМИРА» разрабатывают рабочие решения для производства и изготавливают предусмотренные проектом металлические опоры.

Марка и толщина стали, конструкция основания и другие характеристики определяются требованиями проекта и условиями эксплуатации. Для стальных опор применяется горячее цинкование ГОСТ 9.307-2021.

Отдельно стоящие опоры устанавливаются на фундамент, параметры которого определяются расчетом с учетом нагрузок и условий площадки. В зависимости от проектного решения опоры могут размещаться непосредственно на защищаемом объекте или рядом с ним.

Стоимость

Стоимость опорных конструкций рассчитывается индивидуально. Она зависит от размеров и массы опоры, расчётных нагрузок, марки и толщины стали, защитного покрытия, количества изделий и других параметров проекта.

Часто задаваемые вопросы

Что такое опоры для защитных тросовых конструкций?

Это стальные несущие конструкции для размещения элементов физической защиты объектов от БПЛА. В зависимости от проектного решения опоры используются для крепления защитных тросов, сеток и других элементов системы.

Для чего применяются защитные тросовые конструкции?

Они входят в состав защитных ограждающих конструкций, предназначенных для защиты объектов от беспилотных летательных аппаратов.

Где применяются такие опоры?

Опоры применяются для защиты мостовых переходов, объектов энергетики, промышленных и технологических площадок, объектов транспортной инфраструктуры, отдельных зданий, сооружений и оборудования. Конкретная область применения и конструктивная схема определяются проектом.

Какие защитные элементы можно устанавливать на опоры?

В зависимости от проектного решения опоры могут использоваться для крепления защитных сеток, дополнительных защитных сеток и защитных тросовых конструкций. СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». предусматривает все эти элементы в составе ЗОК.

Какие опоры используются на мостовых переходах?

В зависимости от проектного решения применяются анкерные и промежуточные опоры. Между ними размещаются защитные тросовые конструкции или сети.

Есть ли типовые размеры опор?

Нет. Опоры разрабатываются индивидуально с учётом конструктивной схемы, характеристик объекта и расчётных нагрузок.

Может ли ГК «АМИРА» помочь проектному институту с расчётом опор?

Да. На этапе разработки проекта специалисты компании «АМИРА» могут участвовать в подборе и расчёте металлоконструкций опор. При этом разработка самой защитной системы и проектной документации ЗОК не входит в нашу часть работ.

Если проект еще не разработан, специалисты ГК «АМИРА» могут помочь определить конструктивное решение опор и исходные параметры для дальнейшей работы проектной организации.

На основании чего изготавливаются опоры?

Изготовление выполняется по проектной документации, разработанной проектной организацией в соответствии с требованиями СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Если проект находится в разработке, специалисты ГК «АМИРА» могут участвовать в выборе конструктивного решения металлических опор на основании исходных данных по объекту.

Изготавливает ли «АМИРА» только одиночные опоры/мачты?

Нет. Помимо одиночных стальных опор, «АМИРА» может изготавливать пространственные опорные конструкции (рамы) для крепления защитных сеток и тросовых конструкций. Конструктивное решение и параметры рамы определяются проектом и расчетом.

Можно ли заказать изготовление опор по проекту?

Да, если конструкция предусмотрена проектной документацией и имеются необходимые данные для производства.

Как заказать опорные конструкции?

Передайте специалистам ГК «АМИРА» проектную документацию или исходные данные по объекту на почту amira@amira.ru. Мы рассмотрим задачу, поможем определить конструктивное решение, оценим возможность изготовления и подготовим предложение.

Нормативная база

СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»

СП 20.13330.2016 «СНиП 2.01.07-85* «Нагрузки и воздействия»

СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования»
