Гранёные конические опоры ОГК, ОГС и квартальные серии: расчет, конструкция, применение

Гранёные конические опоры — металлические конструкции для размещения осветительного и сопутствующего оборудования в разных климатических и ветровых районах, подбираемых на основании прочностного расчета.  Серии ОГК, ОГС, ОГККВ и ОГККЗ решают задачи от стандартного уличного освещения до совмещённых силовых решений с подвеской кабельных линий.

Тип опоры подбирают по конкретным исходным данным: высота, ветровой район, расчётная температура, гололёдная и сейсмическая нагрузка, масса и парусность оборудования, способ подвода питания и т.д. Эти параметры фиксируют в опросном листе и закладывают в инженерный расчёт.

Конструктивные особенности

Опора — это полый стальной ствол многогранного сечения, конической формы. Такая форма снижает парусность и соответственно уменьшает ветровую нагрузку на опору.

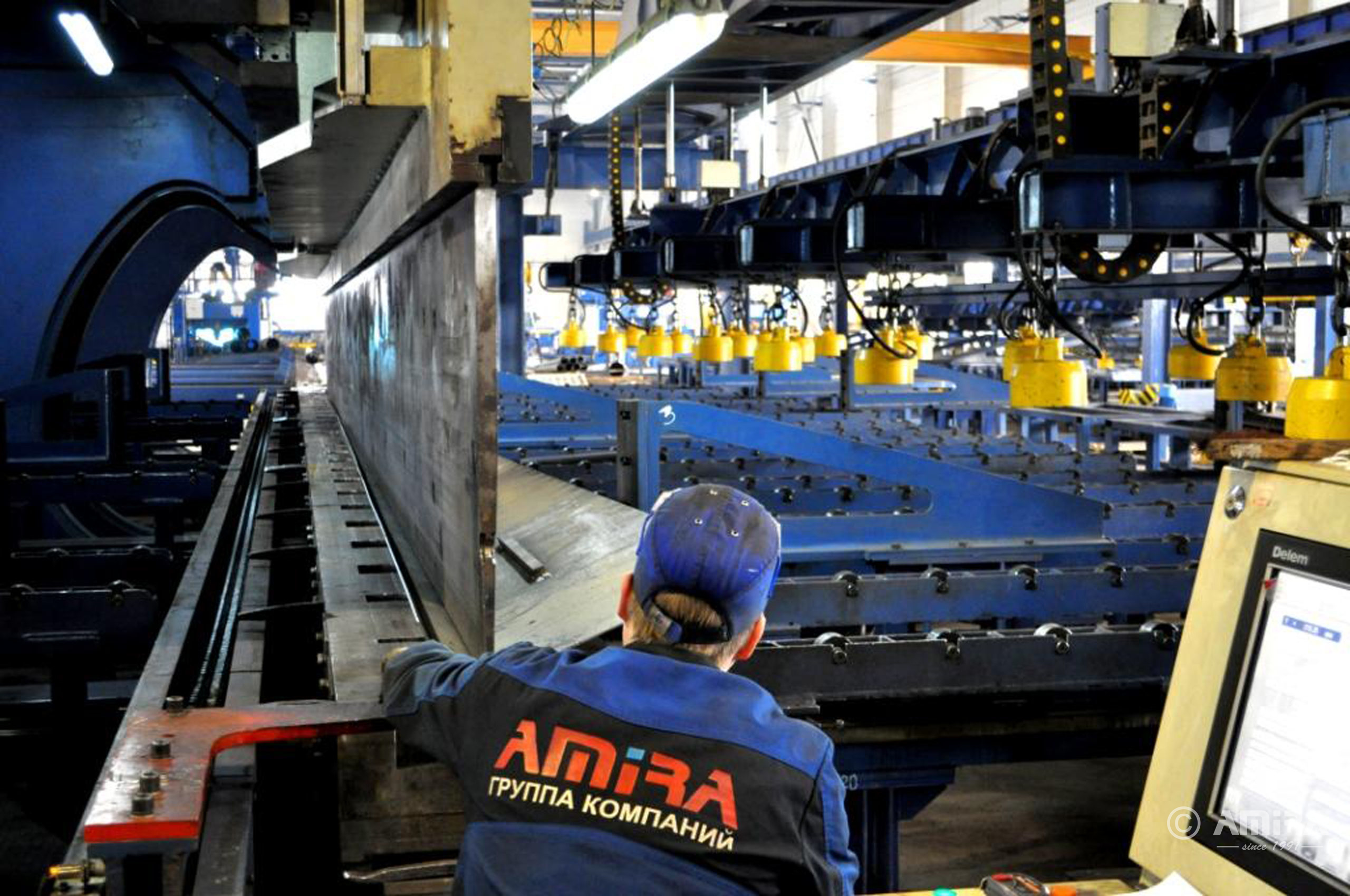

Ствол изготавливают из листового проката. На гибочном прессе заготовке придают многогранную форму и затем на сварочной машине заваривают продольным швом. В нижней части размещается ревизионный лючок для подключения кабеля и установки электрооборудования.

Несиловые опоры ОГК

ОГК (опора гранёная коническая) применяют для освещения и размещения дополнительного оборудования без силовой нагрузки.

Высота — 3–16 м

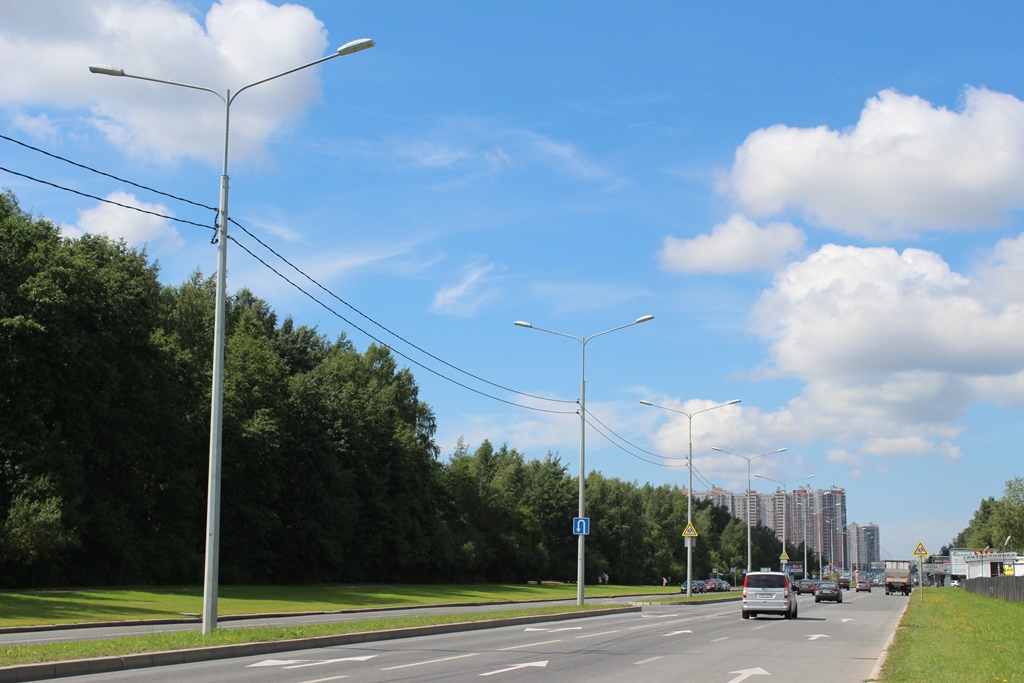

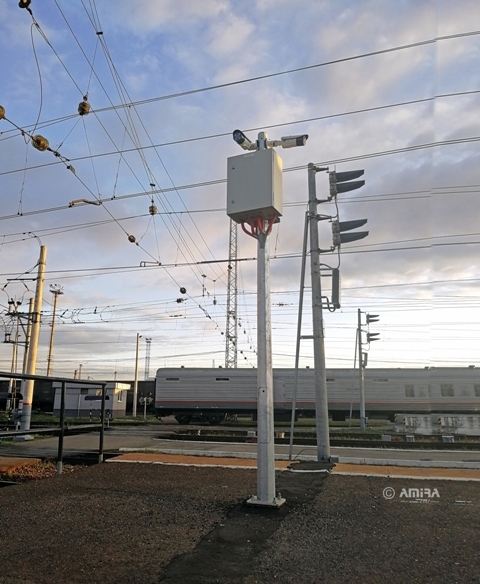

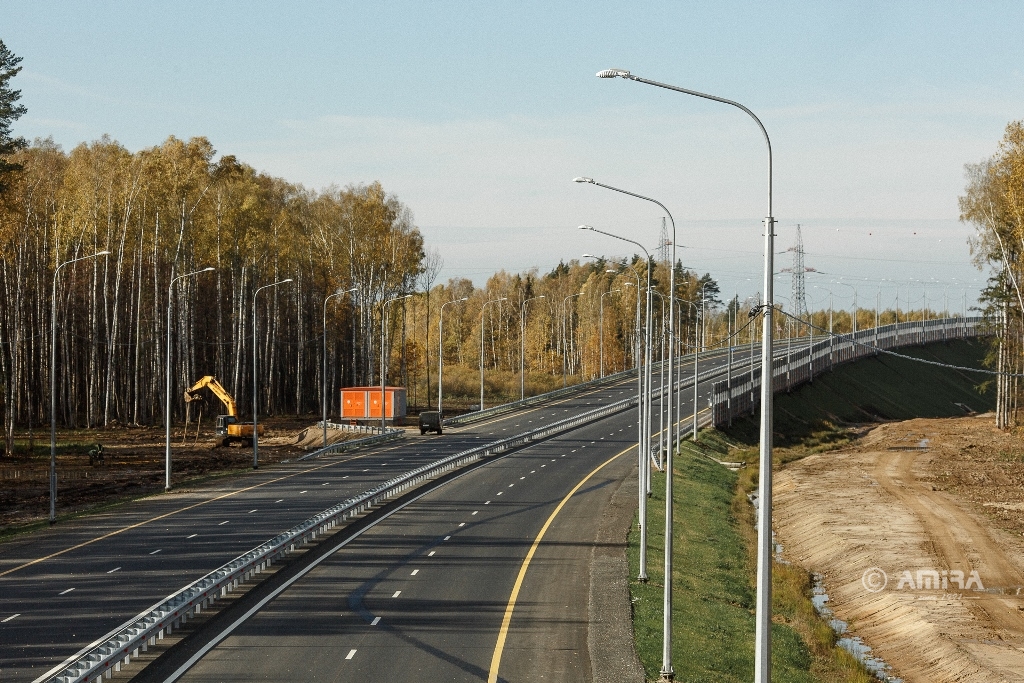

Их устанавливают на улицах и магистралях, парковках, в общественных пространствах. На ствол монтируют кронштейн со светильниками, камеры видеонаблюдения, системы оповещения, точки связи и другое навесное оборудование с учётом расчётных параметров.

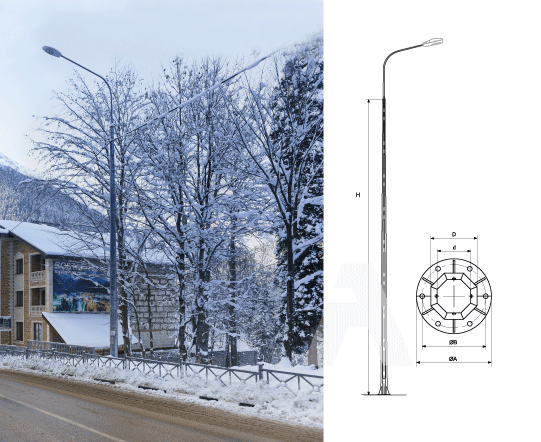

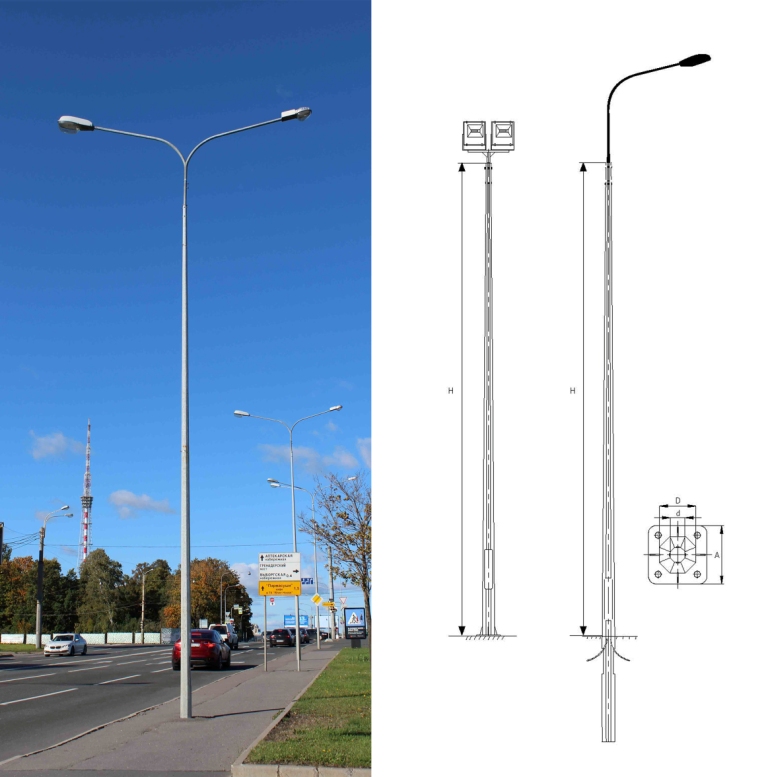

Базовые параметры опор ОГК (Возможно изготовление по индивидуальному заказу любых типоразмеров)

Номенклатура	Высота, м	Вес, кг	Верхний диаметр, мм	Нижний диаметр,мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм	Рекомендуемый диаметр хвостовика кронштейна, мм
ОГК-3	3	24,5	60	132	245	160	48
ОГК-3	3	26,6	60	142	245	160	48
ОГК-4	4	35,2	60	156	245	160	48
ОГК-4	4	42,5	60	136	245	160	48
ОГК-4	4	33,3	60	136	245	160	48
ОГК-5	5	52,2	60	136	245	160	48
ОГК-5	5	40,6	60	136	245	160	48
ОГК-5	5	44,2	60	136	245	160	48
ОГК-6	6	47,9	60	136	245	160	48
ОГК-6	6	61,8	60	136	245	160	48
ОГК-6	6	51,2	60	156	245	160	48
ОГК-7	7	67,5	58	150	295	200	57
ОГК-7	7	69,4	75	150	295	200	57
ОГК-7	7	88,5	75	150	295	200	57
ОГК-8	8	91,1	68	166	395	300	57
ОГК-8	8	94,7	75	171	395	300	57
ОГК-8	8	143,8	100	210	395	300	76
ОГК-9	9	139,2	75	190	395	300	57
ОГК-9	9	97,2	68	166	395	300	57
ОГК-10	10	136,7	68	166	395	300	57
ОГК-10	10	152	75	190	395	300	57
ОГК-10	10	175	100	210	395	300	76
ОГК-12	12	180,8	72	200	395	300	57
ОГК-12	12	191,1	90	200	395	300	76
ОГК-16	16	368,4	90	300	495	400	76

Силовые опоры ОГС

ОГС (опоры гранёные силовые) воспринимают дополнительные горизонтальные нагрузки.

Высота — 8–12 м

Конструкция допускает подвеску самонесущего изолированного провода (СИП). Такие опоры используют, когда освещение совмещают с элементами распределительных сетей. Параметры ствола и фланца рассчитывают по изгибающему моменту от ветра и тяжения проводов.

Базовые параметры опор ОГС (Возможно изготовление по индивидуальному заказу любых типоразмеров)

Номенклатура	Высота, м	Вес, кг	Верхний диаметр, мм	Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм
ОГС 0,4-8	8	197,5	150	275	495	420
ОГС 0,4-9	9	219,8	150	275	495	420
ОГС 0,4-10	10	241,1	150	275	495	420
ОГС 0,7-8	8	212,2	150	315	495	420
ОГС 0,7-9	9	235,8	150	315	495	420
ОГС 0,7-10	10	260	150	315	495	420
ОГС 1,0-8	8	260,9	150	315	495	420
ОГС 1,0-9	9	290,3	150	315	495	420
ОГС 1,0-10	10	319,7	150	315	495	420
ОГС 1,3-8	8	306,1	150	315	495	420
ОГС 1,3-9	9	341,2	150	315	495	420
ОГС 1,3-10	10	376,7	146	320	495	420
ОГС 0,4-11	11	262,7	150	275	495	420
ОГС 0,4-12	12	280,5	150	275	495	420
ОГС 0,3-8	8	132,5	90	200	395	310
ОГС 0,3-10	10	166,2	90	210	395	310
ОГС 0,4-9	9	155	90	210	395	310
ОГС 0,4-10	10	203,5	110	240	495	420
ОГС 0,7-9	9	192,9	90	280	495	420
ОГС 0,7-10	10	231,3	120	290	500	420

Квартальные опоры ОГККВ и ОГККЗ

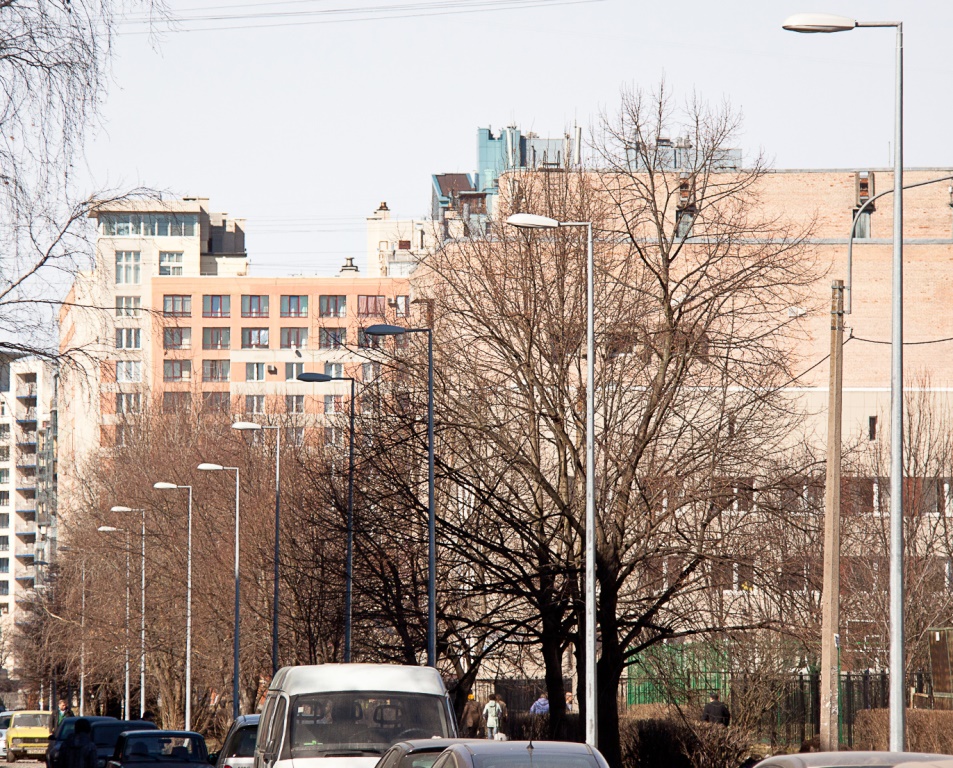

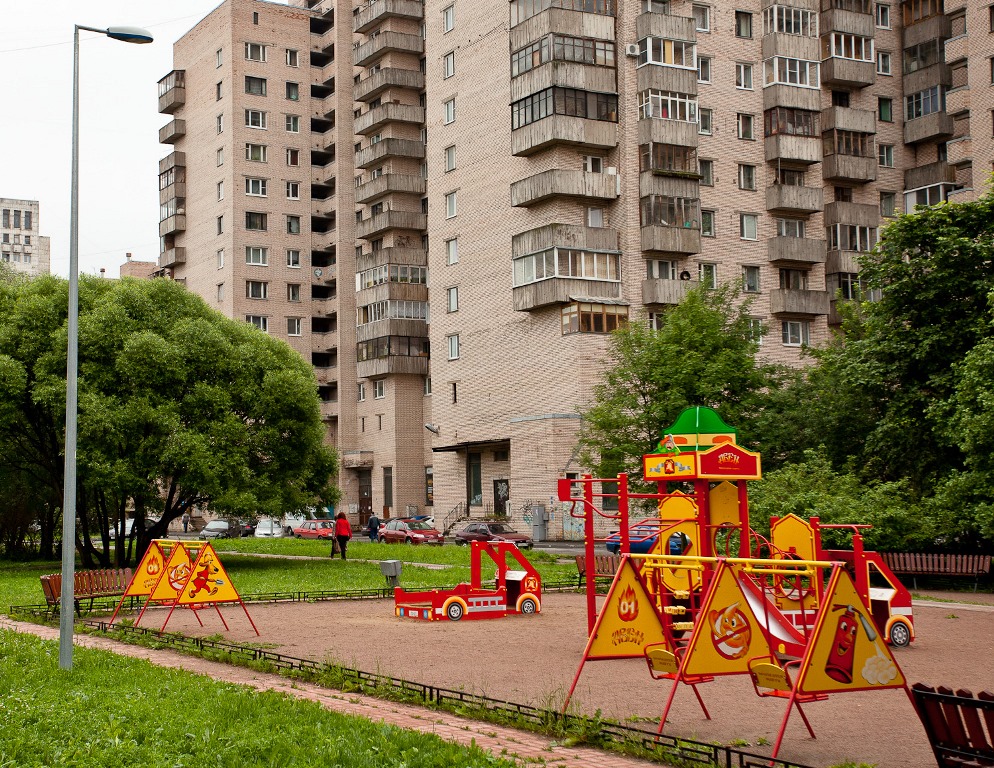

Эти серии предназначены для освещения жилых и внутриквартальных территорий.

Высота — 7,5 м

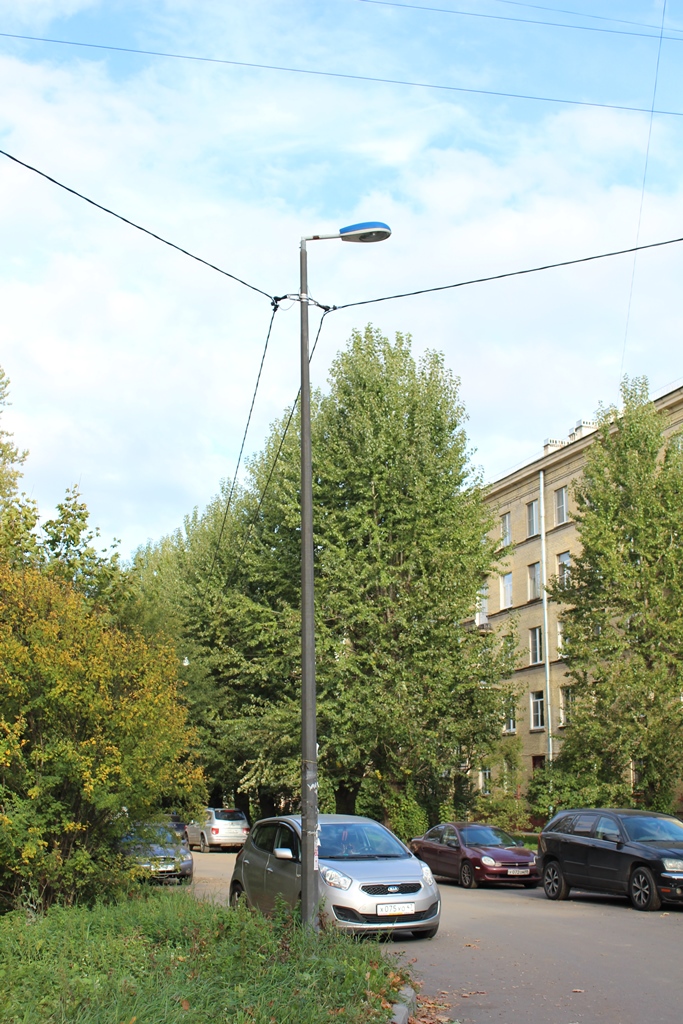

ОГККВ предусматривает воздушный ввод питания, ОГККЗ — подземный. Конструкции различаются способом подвода кабеля. Компактная геометрия и выбор кронштейнов помогают вписать опоры в проекты благоустройства.

Базовые параметры опор ОГККЗ (Возможно изготовление по индивидуальному заказу любых типоразмеров)

Номенклатура	Высота, м	Вес, кг	Верхний диаметр, мм	Нижний диаметр, мм	Размер опорного фланца, мм	Рекомендуемый тип ЗДФ
ОГККВ-7,5	7,5	75,7	64	180	295	ФМ-0,159
ОГККВ-7,5 А	7.5	141,5	64	180	295	ФМ-0,219
ОГККВ-7,5 С1, С2	7.5	162	80	315	395	ФМ-0,273
ОГККВ-7,5 С1, С2	7.5	164,7	80	315	395	ФМ-0,273
ОГККВ-7,5 С1, С2	7,5	163	80	315	395	ФМ-0,273
ОГККВ-7,5 С3	7.5	200	150	315	395	ФМ-0,273
ОГККВ-7,5 С3	7,5	190	150	315	395	ФМ-0,273
ОГККВ-7,5 У1	7.5	120,3	64	180	295	ФМ-0,219
ОГККВ-7,5 У2	7,5	132,1	60	210	295	ФМ-0,219
ОГККВ-7,5 У2	7.5	131,9	60	210	295	ФМ-0,219

Базовые параметры опор ОГККВ (Возможно изготовление по индивидуальному заказу любых типоразмеров)

Номенклатура	Высота, м	Вес, кг	Верхний диаметр, мм	Нижний диаметр, мм	Размер опорного фланца, мм	Рекомендуемая закладная деталь
ОГККЗ-7,5	7.5	65,2	64	136	295	ФМ-0,133

Нормативная база

Проектирование и расчёт ведут по действующим нормативам:

• СП 20.13330 «Нагрузки и воздействия» — ветровые, снеговые и гололёдные нагрузки;
• СП 16.13330 «Стальные конструкции» — расчёт стальных элементов;
• СП 52.13330 «Естественное и искусственное освещение» — светотехнические требования;
• СП 131.13330 «Строительная климатология» — климатическое районирование.

Инженеры определяют ветровые нагрузки, рассчитывают изгибающий момент в основании, проверяют устойчивость и подбирают диаметры и толщину стенки ствола.

Фундамент и предварительный расчёт

Фланцевое соединение требует точного подбора фундамента. Учитывают:

• высоту опоры;
• ветровой район;
• тип и характеристики грунта;
• массу и парусность оборудования.

Для предварительной оценки несущей способности и параметров скважины используют онлайн-калькулятор. Он рассчитывает ориентировочные параметры основания (диаметр и глубина скважины) по методике приведенной в СТН ЦЭ 141-99, а так же рассчитывает объем бетона.

Марки стали и климатическая применимость

Сталь выбирают по расчётной температуре, ветровой, гололёдной и сейсмической нагрузке, а также по характеристикам оборудования.

В стандартных условиях применяют конструкционную сталь нужного класса прочности с хорошей свариваемостью. Чаще используют Ст.3 или С245.

В северных регионах с температурой ниже −45 °C применяют низколегированную сталь 09Г2С. Она сохраняет ударную вязкость, снижает риск хрупкого разрушения при отрицательных температурах.

Толщину листа определяет расчёт — по изгибающему моменту и ветровому району. Производство позволяет выпускать опоры из разных марок стали и с толщиной листа по требованиям проекта.

Производство и покрытие

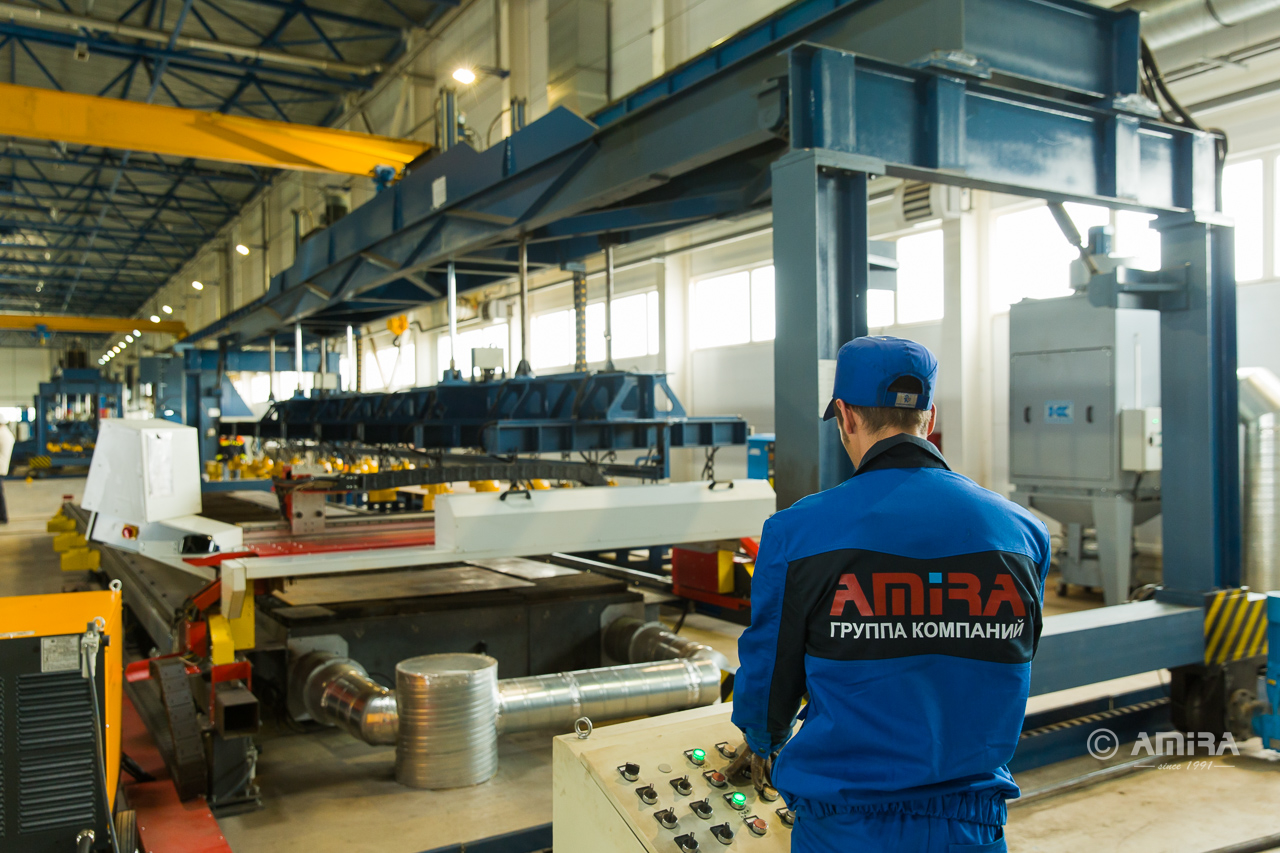

Опоры изготавливают на заводах в Санкт-Петербурге и Ленинградской области. Контроль качества проходит на каждом этапе.

Цикл включает:

• гибку листовой стали на специализированном оборудовании;
• продольную сварку ствола с контролем шва;
• проверку геометрии и толщины стенки;
• антикоррозионную защиту методом горячего цинкования.

Горячее цинкование защищает металл от коррозии и позволяет эксплуатировать опоры в городской и промышленной среде без дополнительного обслуживания.

Предприятие выпускает опоры по индивидуальному техническому заданию: с нестандартной высотой, нужной конфигурацией кронштейнов и выбранной маркой стали.

Инструменты для инженеров

Для предварительного подбора основания и проверки несущей способности используют онлайн-калькулятор.

Данные из опросного листа — регион установки, ветровой и климатический район, гололёдная и сейсмическая нагрузка, тип оборудования — ложатся в основу точного расчёта и подбора конструкции.

Комплексная поставка

Компания ведёт проект от расчёта до сервиса:

• проектирует конструкцию и выполняет светотехнический расчёт;
• рассчитывает фундамент;
• производит опоры по техническому заданию;
• выполняет монтаж и обслуживание.

Серии ОГК, ОГС, ОГККВ и ОГККЗ закрывают задачи разной сложности — от стандартного освещения до силовых решений. Точный расчёт, грамотный выбор стали и контроль на производстве обеспечивают долговечность и надёжность опор на весь срок эксплуатации.
